帶加長內圈和緊定螺釘鎖緊的高溫立式ISO 標準鑄鐵軸承座球軸承單元

立式（軸臺式）球軸承單元包括一個安裝在鑄鐵軸承座內的嵌入式軸承，軸承座可通過螺栓安裝在支撐面上。 這種單元適用于旋轉方向固定或交替的高溫應用。 內圈兩側加長，通過擰緊內圈上的緊定螺釘鎖定在軸上，便于安裝。

• 堅固

• 適合高溫應用

• 適合恒定和交替旋轉

• 安裝方便

• 軸承已預填潤滑脂并配備密封

• 可在軸上快速鎖定

?

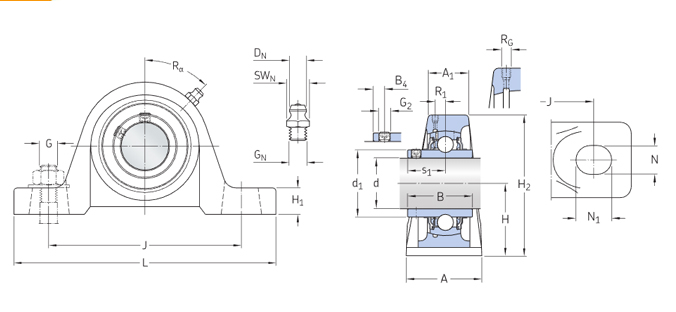

尺寸

d	20  mm	軸徑
d1	≈ 28.2  mm	內圈擋邊直徑
A	32  mm	底座寬度
A1	21  mm	最高寬度
B	31  mm	內圈寬度
B4	4.5  mm	鎖定扣側面到螺紋中心距離
H	33.3  mm	球形外表面的中心高度
H1	14  mm	階梯高度
H2	64.5  mm	總高度
J	97  mm	連接螺栓之間的距離
J	min. 88  mm	連接螺栓之間的最小距離
J	max. 106  mm	連接螺栓之間的最大距離
L	127  mm	總寬度
N	11.5  mm	連接螺栓孔的寬度
N1	20.5  mm	連接螺栓孔的長度
s1	18.3  mm	鎖定扣側面到滾道中心的距離

數據計算

基本額定動荷	C	12.7  kN
基本額定靜負荷	C0	6.55  kN
極限轉速		260  r/min
工作溫度	T	max. 350  °C

重量

軸承單元重量

0.56  kg

安裝信息

緊定螺釘	G2	M6x0.75
緊定螺釘的六角扳手尺寸		3  mm
推薦的緊定螺釘擰緊力矩		4  N·m
連接螺栓，推薦公制	G	10  mm
連接螺栓，推薦英制	G	0.375  in

包含的產品

軸承	UC204/VA208

高溫帶座外球面軸承選魯岳不銹鋼軸承（無錫）有限公司，高溫帶座外球面軸承廠家主要生產SIAIF耐高溫軸承、不銹鋼軸承、高溫帶座外球面軸承,高溫帶座外球面軸承 ?UCP204/VA208產品相關信息：型號：UCP204/VA208，   品牌：SIAIF軸承 ,  類型：高溫帶座外球面軸承 ，  內徑：20mm ,  外徑：127mm ,  厚度：64.5mm ,  想要更多的了解無錫高溫帶座外球面軸承 ?UCP204/VA208的相關產品信息，可以撥打服務熱線 ，我們會為您詳細介紹產品的相關服務。

魯岳不銹鋼軸承（無錫）有限公司生產的SIAIF高溫帶座外球面軸承 ?UCP204/VA208 使用范圍很廣，主要應用于鋼廠冶金、玻璃、高爐、噴漆設備、礦山機械、輸送機、傳輸裝置、鍋爐風機、真空設備、窯爐窯車、機床設備、工程機械、、輸送設備、顆粒機、振動篩、汽車、石油、電力、電機、風電設備等高溫作業機械。本公司生產的高溫帶座外球面軸承 ?UCP204/VA208>產品價格合理，保證質量，滿足客戶的產品工藝需求。
