帶偏心套和加長內圈的嵌入式軸承

嵌入式軸承基于密封深溝球軸承設計的。 這種型式的嵌入式軸承適用于旋轉方向固定的應用。 內圈兩側加長，且帶有偏心套，可快速方便地裝在軸上。

• 快速方便安裝在軸上

• 可承受初始靜態不對中

• 使用壽命長

• 降低噪聲和振動級別

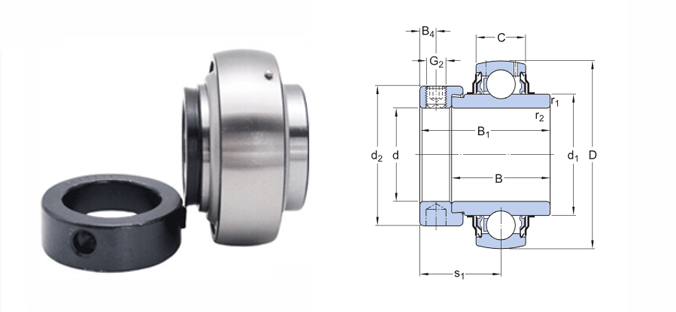

尺寸

d	45 mm	孔徑
D	85 mm	外徑
B1	56.3 mm	軸承總寬度
B	42.8 mm	內圈寬度
C	22 mm	外圈寬度
d1	≈56.8 mm	內圈外徑
d2	62 mm	鎖緊套外徑
B4	6.75 mm	側面到螺紋中心的距離
r1,2	min.1 mm	內圈倒角尺寸
s1	34.9 mm	鎖定扣側面到滾道中心的距離

數據計算

基本額定動荷	C	33.2 kN
基本額定靜負荷	C0	21.6 kN
疲勞載荷限值	Pu	0.915 kN
極限轉速		4 300 r/min
鎖緊方式		偏心鎖環
計算系數	f0	14

重量

重量

0.79 kg

安裝信息

緊定螺釘	G2	M10x1
緊定螺釘的六角扳手尺寸	N	5 mm
推薦的緊定螺釘擰緊力矩		16.5 N·m

相關產品

免維護軸承

UEL209

帶座外球面軸承選魯岳不銹鋼軸承（無錫）有限公司，帶座外球面軸承廠家主要生產SIAIF耐高溫軸承、不銹鋼軸承、帶座外球面軸承,帶座外球面軸承 ?UEL209產品相關信息：型號：UEL209，   品牌：SIAIF軸承 ,  類型：帶座外球面軸承 ，  內徑：45mm ,  外徑：mm ,  厚度：mm ,  想要更多的了解無錫帶座外球面軸承 ?UEL209的相關產品信息，可以撥打服務熱線 ，我們會為您詳細介紹產品的相關服務。

魯岳不銹鋼軸承（無錫）有限公司生產的SIAIF帶座外球面軸承 ?UEL209 使用范圍很廣，主要應用于鋼廠冶金、玻璃、高爐、噴漆設備、礦山機械、輸送機、傳輸裝置、鍋爐風機、真空設備、窯爐窯車、機床設備、工程機械、、輸送設備、顆粒機、振動篩、汽車、石油、電力、電機、風電設備等高溫作業機械。本公司生產的帶座外球面軸承 ?UEL209>產品價格合理，保證質量，滿足客戶的產品工藝需求。
